液壓控制，反復推送撕碎的物料
PRODUCT
產品中心

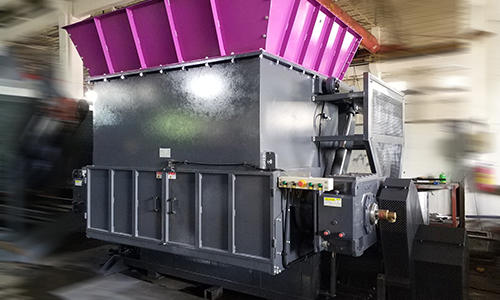

擺臂式單軸撕碎機
應用范圍：
- 塑料 – 注塑、擠出、吹膜等通用塑料
- 廢家電 – 電視機、洗衣機、冰箱等
- 電線、電纜
- 鋁 – 易拉罐、鋁屑
- 化纖 – 地毯、玻璃纖維制品
- 紙、生活垃圾 、 工業廢品
- 安全銷毀 – 仿制品（贗品）
設備簡介
型號： WTB系列

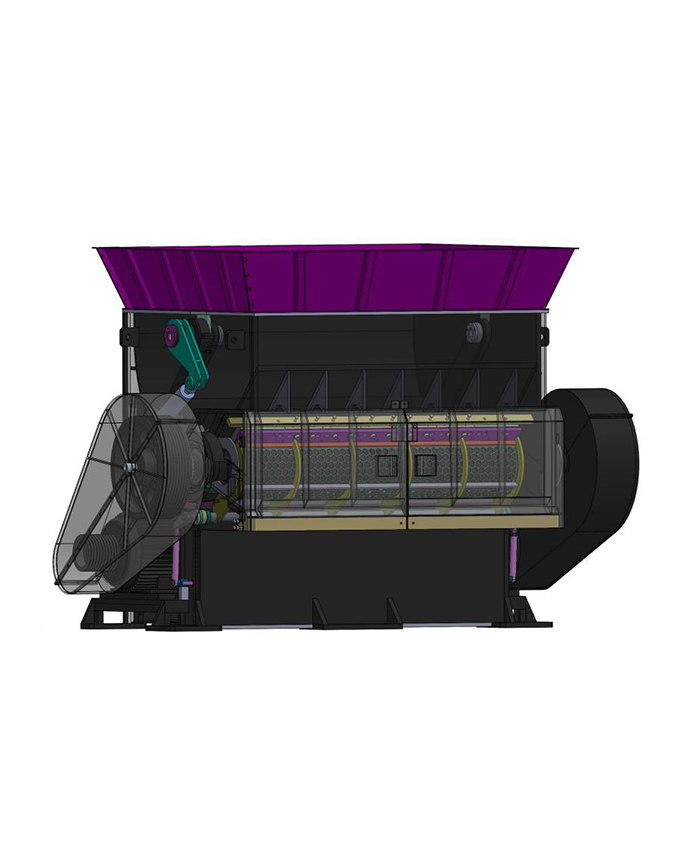

單軸撕碎機整機配備擺臂推料設計和PLC自動控制系統，實現較高產量，適用于撕碎大型物料，具有低速、大扭矩、低噪音等特點。
視頻展示

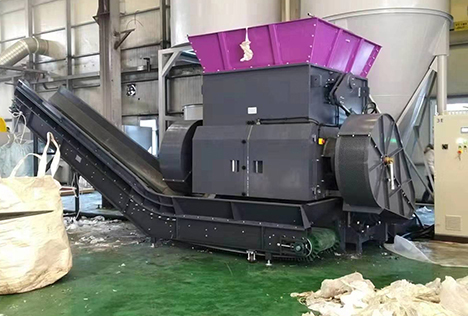

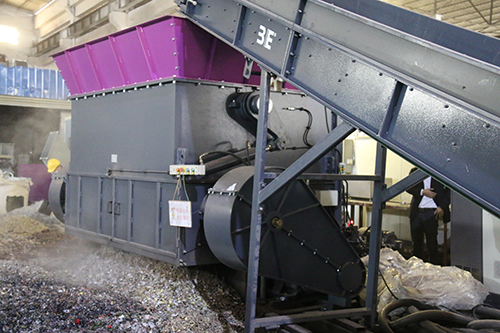

擺臂式單軸撕碎機--撕碎大型物料
整體符合歐盟CE標準
CE認證
不同篩網尺寸符合客戶需求
篩網
不同物料選用不同刀輥
刀輥

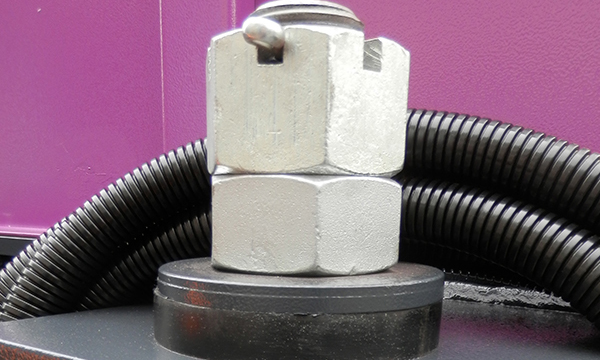

減緩撕碎過程中產生的震動
減震器

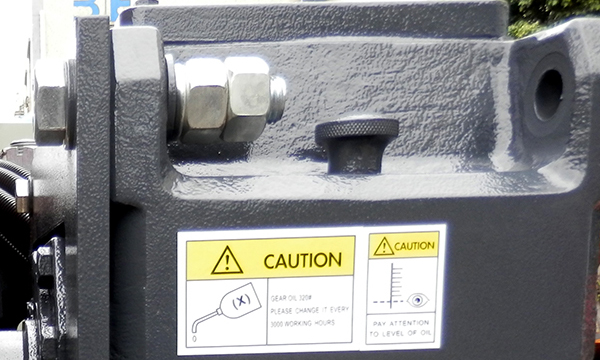

采用硬齒面減速箱，安全平穩
減速箱

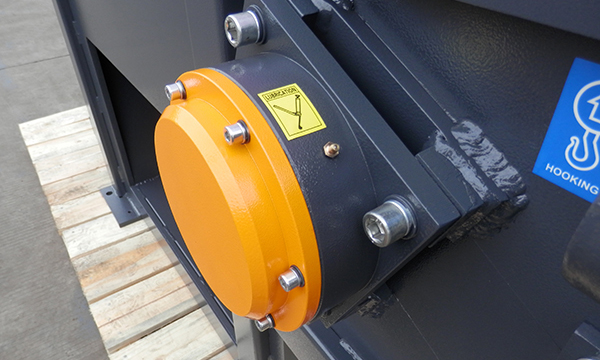

軸承外置，有效避免粉塵進入
軸承座
根據不同物料調整調整壓力和流量
液壓系統
技術特點:
- 具有高效撕碎能力，提供大剪切力，確保較高破碎產量
- 高速擺臂推料系統，實現產量最大化
- 安裝減震器，使其平穩撕碎
- 采用硬齒面減速箱，安全平穩，配置水冷卻功能
- 獨立控制電箱，西門子PLC控制
-
整機系統符合CE安全標準
設備參數
規格表 +
擺臂式單軸撕碎機
|
項目 型號 |
WTB48150 |
WTB48200 |
WTB48250 |
|---|---|---|---|
|

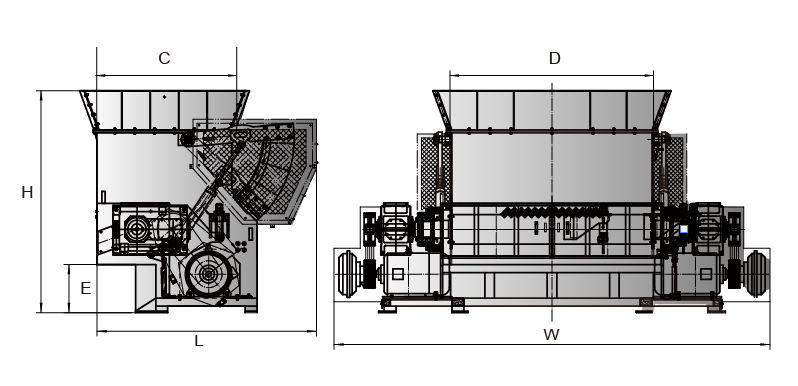

外形尺寸 L/W/H(mm) |
2740×3750×2770 |
2740×4265×2770 |
2740×4930×2770 |
|
粉碎室尺寸 C/D(mm) |
1500×1618 |
2000×1618 |
2500×1618 |
|
出料口高度 H(mm) |
600 |
600 |
600 |
|
油缸行程 (mm) |
550 |
550 |
550 |
|
刀體回轉直徑 (mm) |
φ464.8 |
φ464.8 |
φ464.8 |
|
主軸轉速 (r/min) |
83 |
83 |
83 |
|
篩網孔徑 (mm) |
φ40 |
φ40 |
φ40 |
|
動刀數量 |
90+4 |
114+4 |
144+4 |
|
定刀數量 (pcs) |
3 |
4 |
5 |
|
主機功率 (kw) |
90 |
75+75 |
90+90 |
|
液壓電機功率 (kw) |
7.5 |
7.5 |
7.5 |
|
設備重量 (kg) |
9500 |
12000 |
15100 |
