廢PCB板環保回收處理線

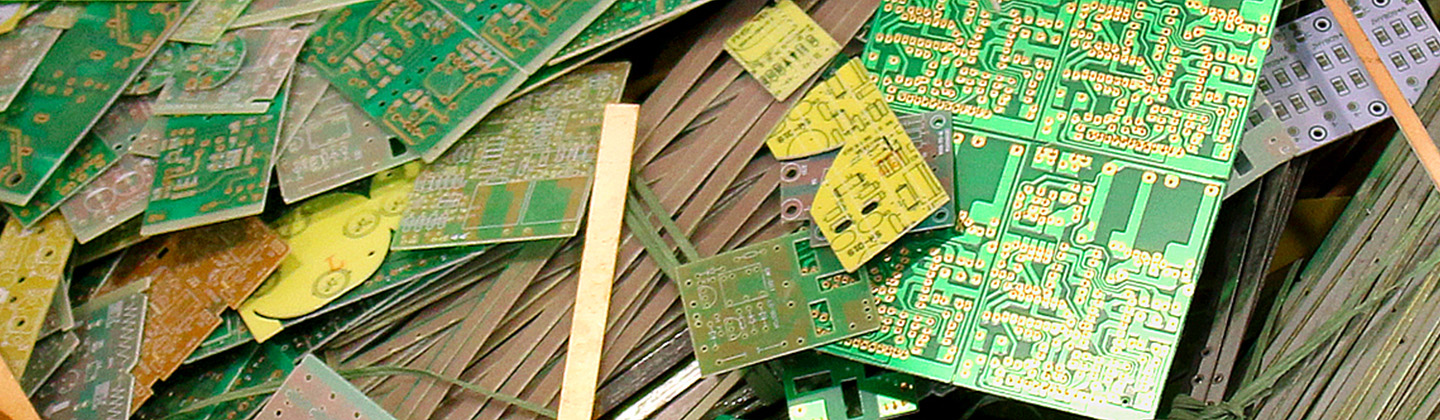

電子廢棄物被譽為“城市礦山”，3E廣州聯冠機械以專業視角，為客戶提供設計定制廢PCB板環保處理解決方案。3E廣州聯冠機械研制的廢PCB板環保處理生產線，主要是針對PCB行業，電路板生產廠商在生產過程中所產生的邊框料、報廢板、鉆孔粉，環保拆解及處置企業所產生的廢電路板進行環保處理與資源化回收。整條生產線具有操作簡易，維修方便，運行可靠，節能高效，環保等特點。
- 生產線特點
- 主要設備
- 應用視頻

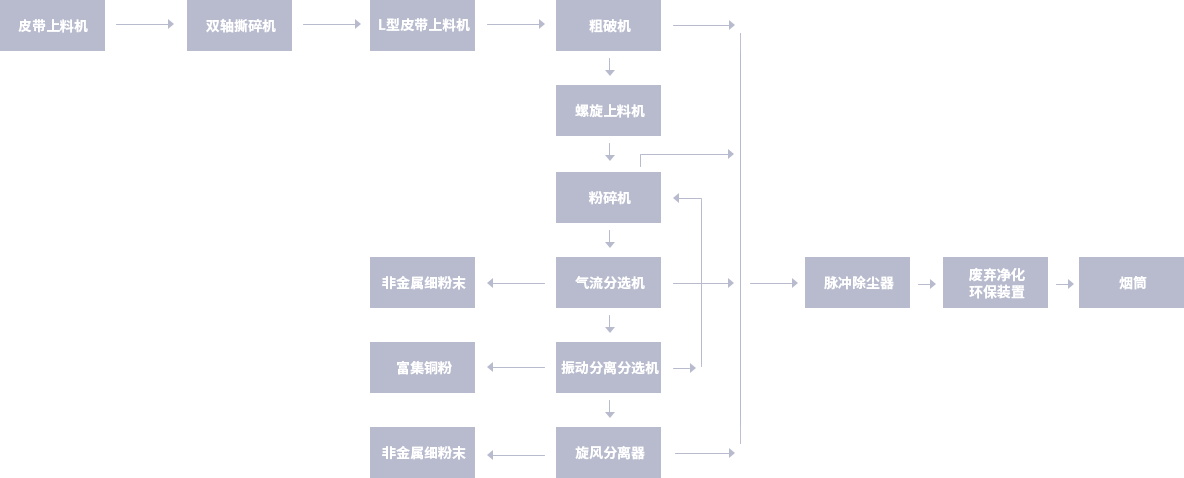

生產線流程圖
優 點
● 設計合理，工藝先進，自動化程度高；● 從原材料投入設備加工的整個加工物流過程均在密閉狀態下進行，生產環境無任何污染；
● 廢PCB板處理能力：回收生產線基本配制年處理量約3千噸，可按客戶需求設計規劃；
● 節能環保——生產過程中產生的粉塵、廢氣經有序收集和環保設施集中處理，均可達到國家《大氣污染物綜合排放標準》（GB16927-1996），而噪聲和振動通過隔音降噪環保處理完全符合國家《工業企業廠界噪聲標準》（GB12348-90）。
合 理 分 選

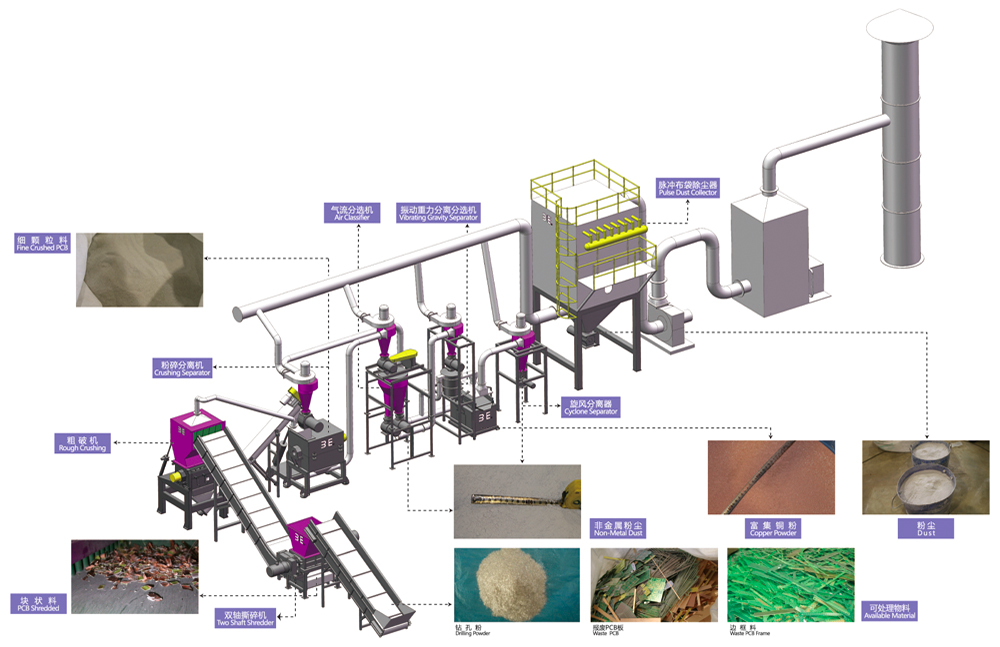

原料通過撕碎、粗破、粉碎、氣流分選、振動重力分離分選、靜電分選等物理環保處理工序，可分別回收到以銅為主的貴重金屬混合體及非金屬粉體混合體；生產過程中產生的粉塵和廢氣則有序地收集并統一進行除塵和廢氣凈化處理，環保達標后對空排放。
出 料

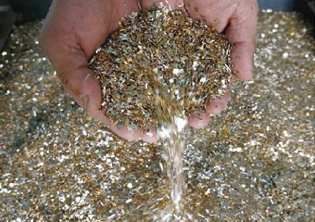

● 金屬回收率：93%～98%；

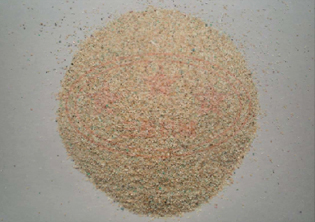

● 非金屬粉末平均金屬含量：≤2%～5%
|

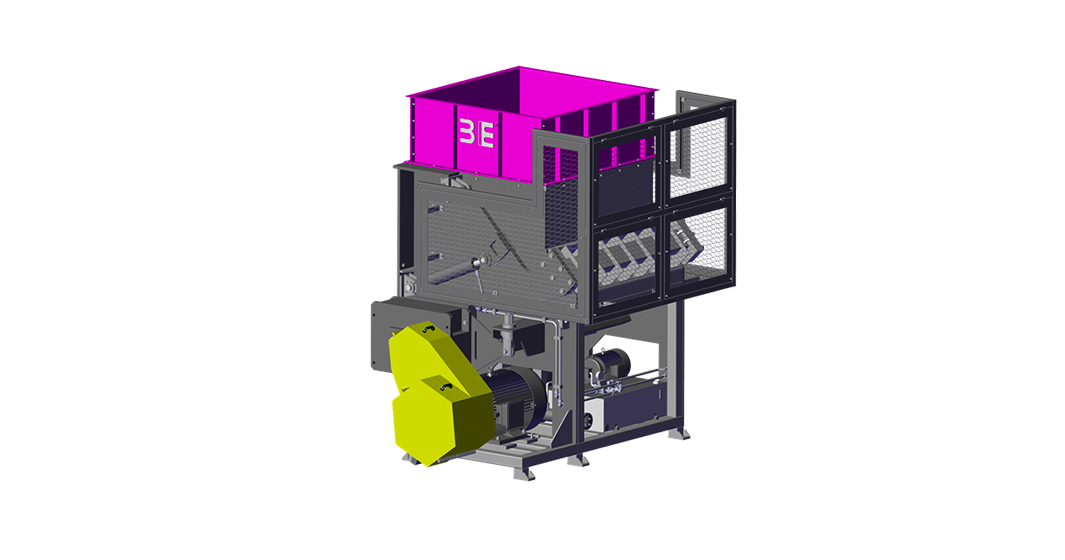

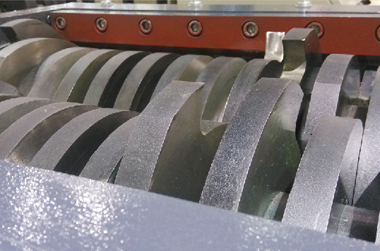

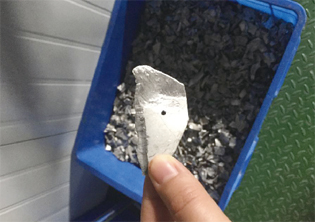

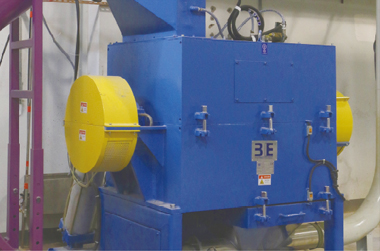

雙軸撕碎機能有效把廢PCB板、報廢板、邊框料等硬質物料直接撕碎到20-50mm塊狀或長條狀，可無需篩網。 |
|

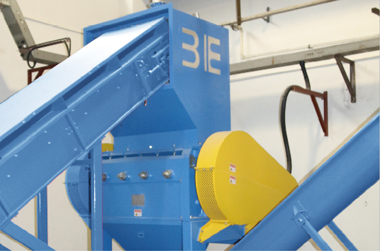

粗 破 機主要用于對雙軸撕碎機加工后物料進一步破碎到10mm或以下，以便于后續粉碎機加工。 |
|
粉碎分離機主要將塊狀物料加工成顆粒狀料，并使廢PCB板中的金屬與非金屬物料完全剝離。 |
|
氣流分選機利用物料的比重不同和離心力學原理，對粉體進行分級分選，將極細或輕的非金屬混合粉體首先分選出來。 |
|

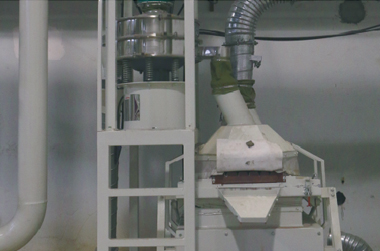

振動重力分離分選機利用物料顆粒及比重大小不同，通過流體力學原理對金屬粉體和非金屬粉體作進一步的精確分選。 |
|

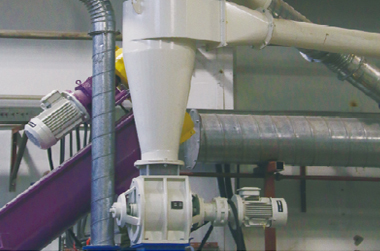

旋風分離器原理是靠氣流切向引入造成的旋轉運動，使具有較大慣性離心力的固體顆粒甩向內壁面而下沉，氣體則從上出口流出，達到氣、固分離的目的。是工業上應用很廣的一種分離設備。 |
|
脈沖布袋除塵器工作原理是含塵氣體進入除塵器后由下而上流動，經布袋過濾后，粉塵被滯留在濾袋外，通過脈沖的氣流沖擊，將粘附在布袋表面的粉塵抖入沉降式灰斗內，而氣體則通過布袋排出。 |
